PMS5003T是一款可以同時監測空氣中顆粒物濃度及溫濕度的二合一感測器。其中顆粒物濃度的監測基於鐳射散射原理，可連續採集並計算單位體積內空氣中不同粒徑的懸浮顆粒物個數，即顆粒物濃度分佈，進而換算成為質量濃度。
- 雷射散射原理實現精準測量
- 零錯誤報警率
- 即時回應並支持連續採集
- 最小分辨粒徑0.3µm
- 全新專利結構，六面全方位遮罩，抗干擾性能更強
- 進出風口方向可選，適用範圍廣，用戶無需再進行風道設計
- 可即時輸出溫度及濕度資料
資料來源：https://www.icshop.com.tw/product_info.php/products_id/26261/Twesid/bc2320d78af0276eb28544e6db71b9b6
先改線，把線改成端子，可以和板子連接。
有四條線要改，由右到左，編號分別為1-8
1：紫色是5V
2：橘色是GND
4：藍色是RX
5：綠色是TX
照片中最右邊是紫色，不要被騙了！
接線方式
1：紫色==>5V (V V)因為V V才是5V的電
2：橘色==>GND
4：藍色RX==>D7(13)
5：綠色TX==>D8(15)

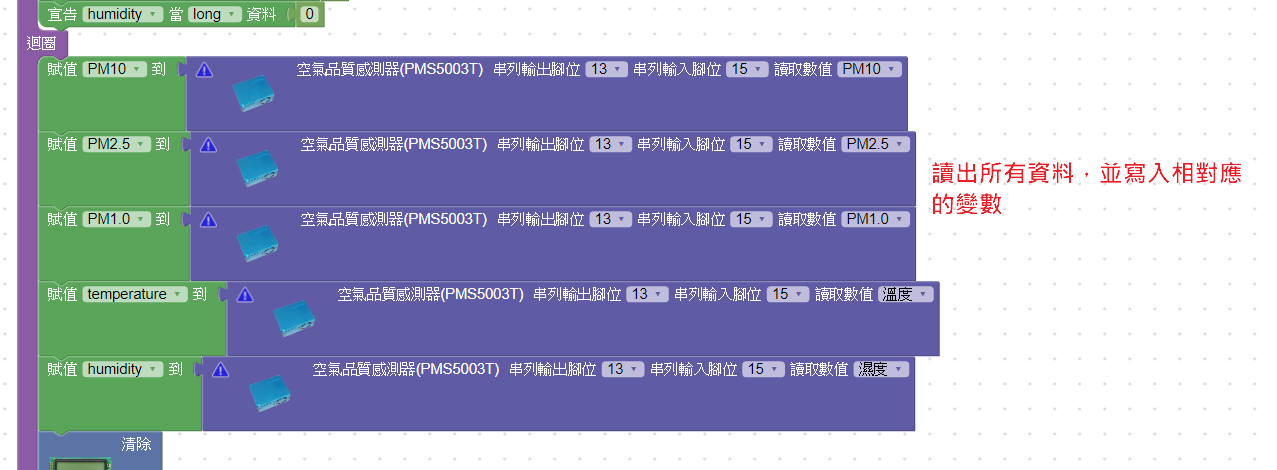

接下來就是程式撰寫的部分，
我們利用iotBlockly的積木來撰寫程式
https://iotblockly.com/iotblockly_v1.5/demos/code/index.html#
我們利用iotBlockly的積木來撰寫程式
https://iotblockly.com/iotblockly_v1.5/demos/code/index.html#
程式碼：
