十一、NAS4Free 如何更換RAID5中故障的硬碟?

我所裝的RAID5是由四顆硬碟組成,實際有三顆硬碟的容量,其中一顆可以容錯,也就是說四顆硬碟中如果有一顆硬碟故障,其他三顆硬碟仍然可以運行並保持資料的完整性,這時再將故障硬碟換新,又可以恢復正常運作。

那天也許同時壞掉2顆硬碟,那資料還有救嗎?就我的技術而言,沒救。
壞掉2顆硬碟的機率高不高?其實算高。因為當一顆硬碟壞掉時,系統仍然正常運作,若管理者沒有發現有硬碟故障,而使用者並不會察覺到系統有異,此時再繼續使用下去,難保不會有第二個硬碟再故障,此時裡面的資料便回天乏術。
因此管理者應該設定[狀態|Email 報告],定期將主機狀況寄給管理者,以便及早察覺異常。
1.我們可以由[磁碟|軟體RAID|RAID5|資訊]中檢查目前硬碟的存活狀態,在下圖中不難發現Status: Total=4, Online=4 共四顆硬碟,上線的有4顆,這代表4顆硬碟都正常運行。

圖片 001

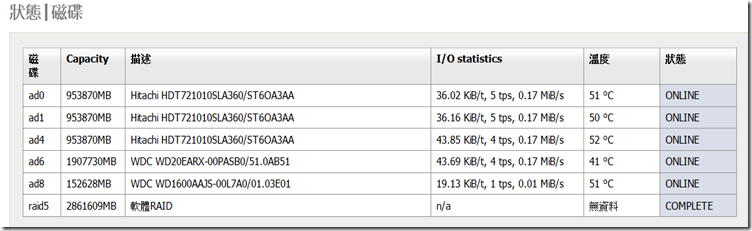

2.在[狀態|磁碟]中也可以看出各個硬碟的健康狀況,也要注意各硬碟的溫度,如果有溫度過高也要特別留心。

在裝機過程中,管理者還要知道一件事,磁碟代號和實體硬碟的對應關係。例如圖中ad6的硬碟,在實體機器中到底是指哪一顆硬碟,日後如果硬碟故障,你才會知道要換哪一顆硬碟。

圖片 002

但要如何確定呢???

我的笨方法是,關機、拔除一顆硬碟、開機、看哪一顆硬碟不見就可以確定他的磁碟代號,並利用麥克筆直接寫在硬碟上。重覆以上步驟,把每一個硬碟都標示清楚。

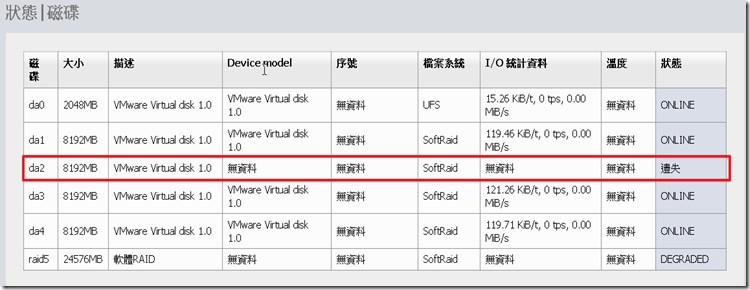

3.下圖中我們發現da2硬碟遺失了,raid5的狀態也由COMPLETE改為DEGRADED

圖片 003

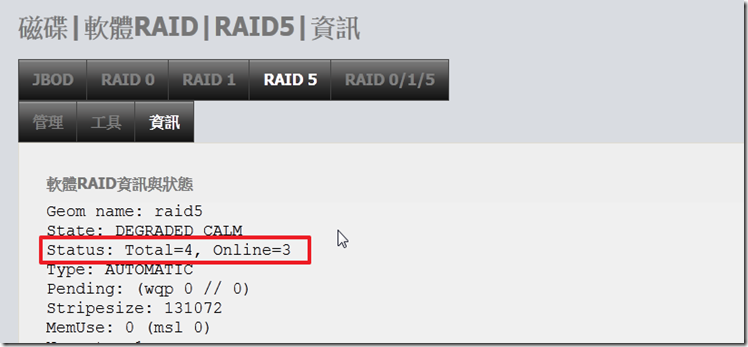

由RAID5的資訊中也發現online也只剩3顆硬碟

圖片 004

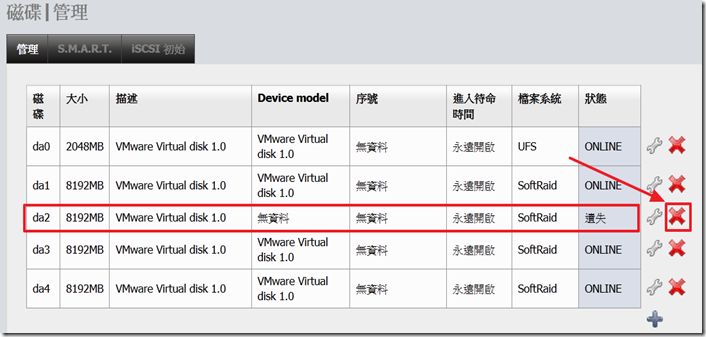

4.先到[磁碟|管理]將故障的硬碟移除,套用之後關機,更換新的硬碟。

圖片 005

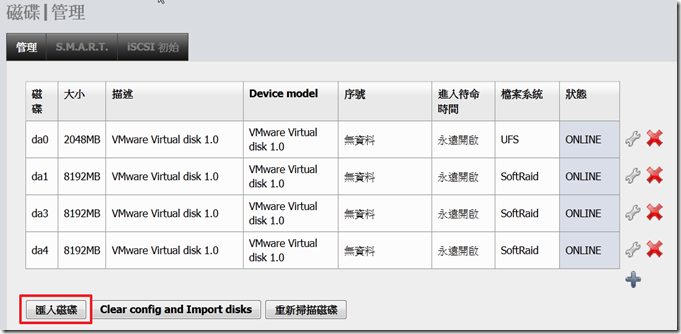

5.重新開機後進入[磁碟|管理],選擇[匯入磁碟]

圖片 006

6.新的磁碟便會自動匯入

圖片 007

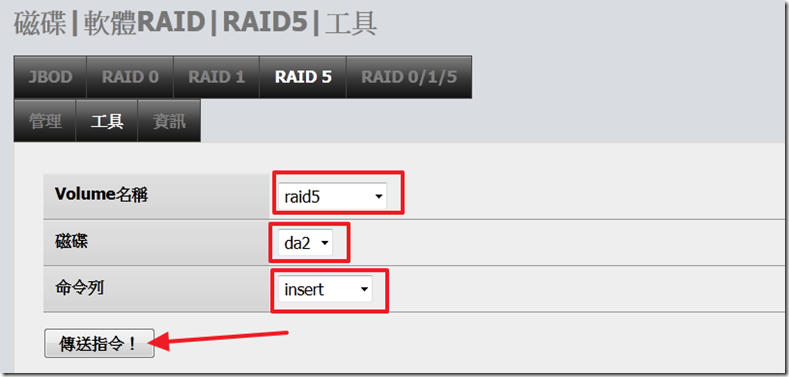

7.進入[磁碟|軟體RAID|RAID5|工具],Volume名稱選擇當初RAID5磁碟的名稱,磁碟選擇新的硬碟,命令則選擇[insert](加入)

圖片 008

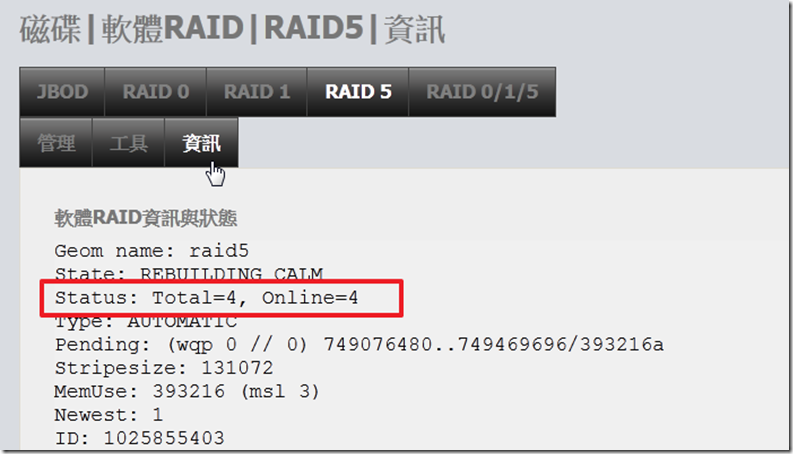

8.查看一下RAID5的資訊,四個硬碟都回來了

圖片 009

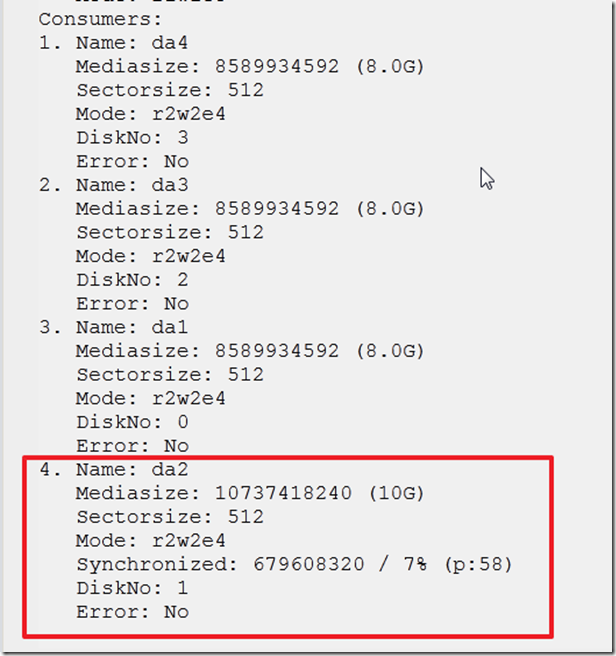

新的硬碟會先自己重建(同步),等這個步驟完成就OK了

圖片 010

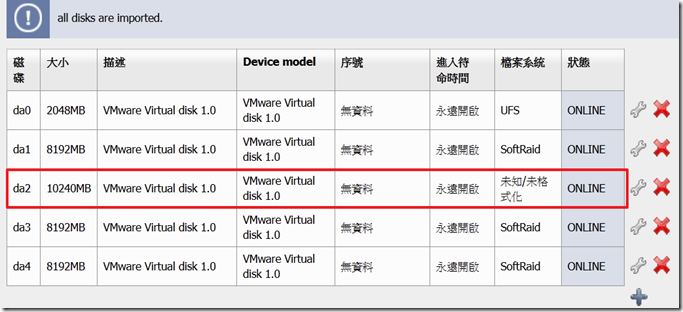

9.回到[磁碟|管理]發現da2怎麼還沒格式化,

圖片 007

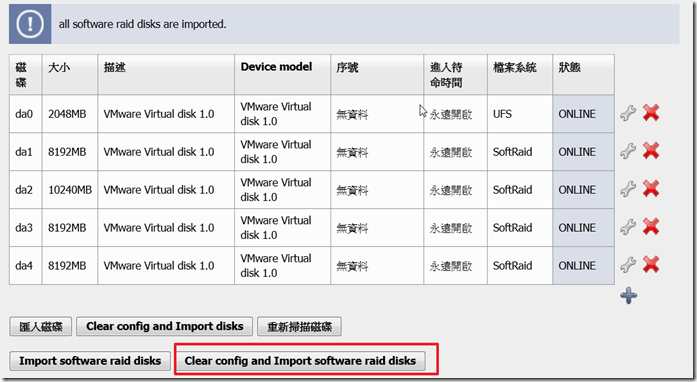

點選[Clear config and Import raid disks]就會載入磁碟新的狀況

圖片 011





這次我特別選擇一顆不同容量的硬碟來加入RAID5,發現容量不同的磁碟依然可以正常運作,只是會犧牲磁碟中多餘的容量。以上圖來說,三個8G的硬碟和一個10G的硬碟在RAID5下仍當作4個8G來運用,因此實際上有24G的容量可以用,8G當作容錯的空間。
