五、NAS4Free RAID5實做

大致上的步驟為,[1.匯入磁碟(硬碟)]、[2.格式化為raid格式]、[3.建立raid磁碟]、[4.格式化你所建立的raid磁碟機] 、[5.將你已經格式化的raid磁碟機掛載起來]

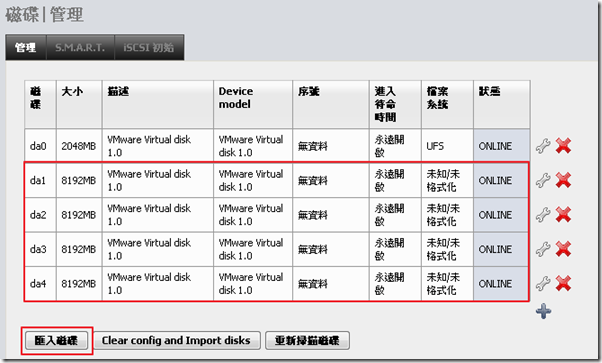

1.要做RAID5至少要有3個有空的硬碟,我預計以4個硬碟來做RAID5,圖中da1-da4是我預計要來做RAID5的四個硬碟,如果你沒看到,可以按一下[匯入磁碟],應該就會出現。

圖片 001

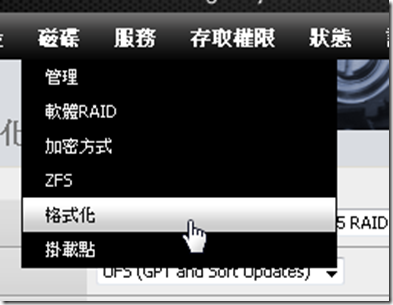

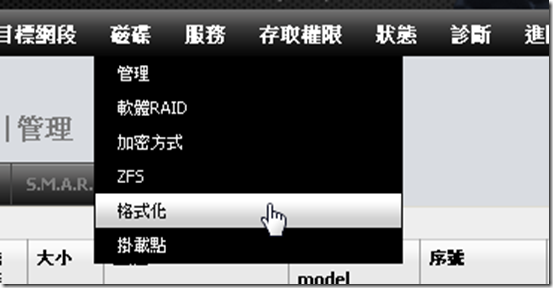

2.要做RAID之前要先將磁碟格式化,因此選擇[磁碟][格式化]
圖片 002
3.選擇要格式化的磁碟,不要選錯喔!!檔案系統選擇[Software RAID],然後進行[格式化磁碟]
圖片 003

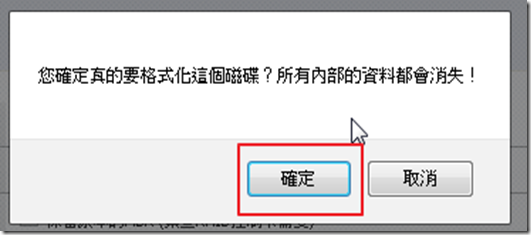

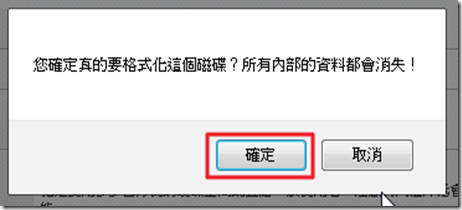

4.確定
圖片 004
5.到這裡已經將da1完成格式化,重複步驟,將da2、da3、da4都做格式化的動作
圖片 005

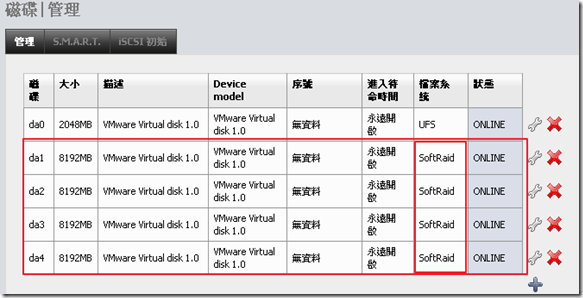

6.回到[磁碟][管理],發現da1-da4檔案系統已經變成[SoftRaid]
圖片 006

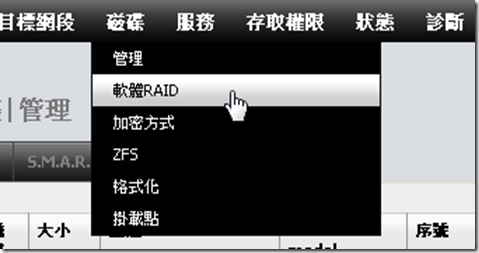

7.選擇[磁碟][軟體RAID]
圖片 007

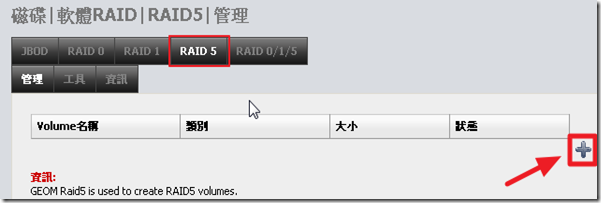

8.選擇[RAID5]並按新增
圖片 008

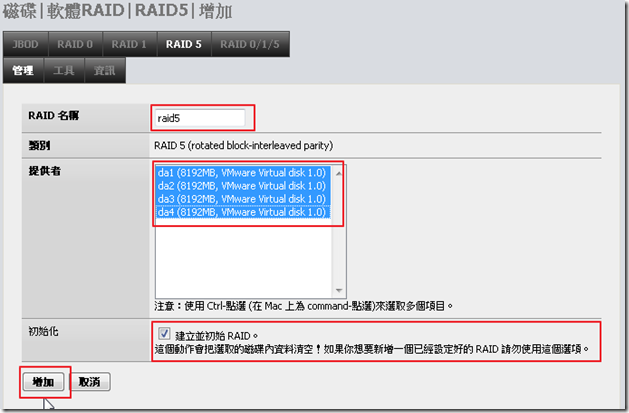

9.RAID的名稱可以自行輸入,並將四顆硬碟全部選上,即可新增
圖片 009

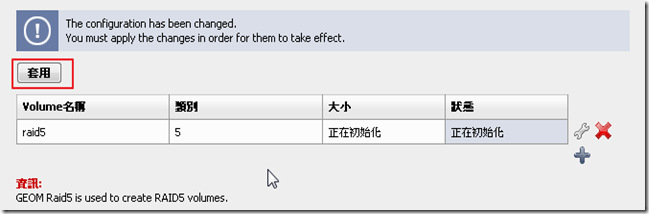

10.點選套用
圖片 010

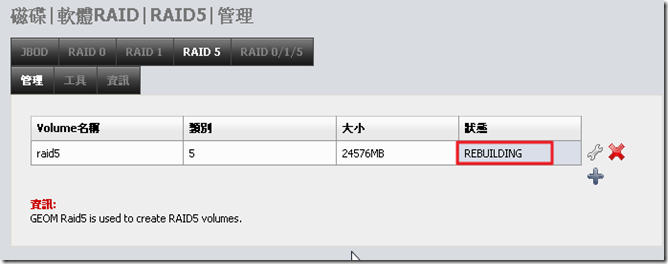

11.目前的狀況正在REBUILDING[重建],重建時間要看硬碟大小,大硬碟要蠻久的時間
圖片 011

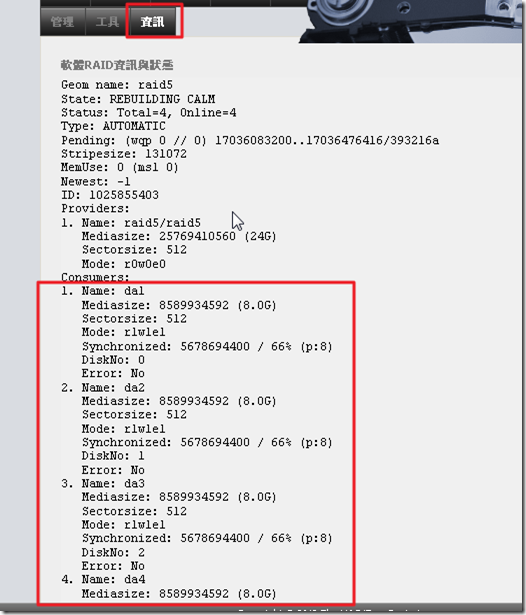

12.可以按一下[資訊]看看進度,下圖中已經完成66%
圖片 012
13.完成之後狀態會改成[COMPLETE]。
圖片 013
14.接下來要將raid5這個磁區格式化
圖片 015

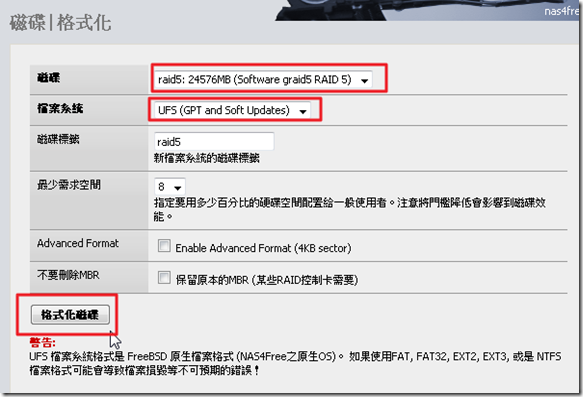

15.選擇要格式化的磁區,檔案系統選擇UFS,開始格式化
圖片 016圖片 017

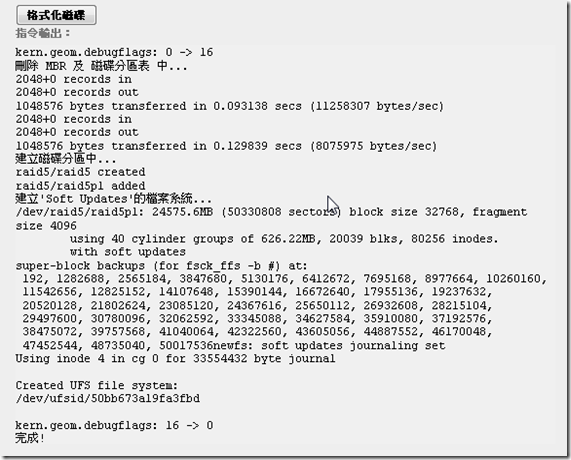

16.完成格式化
圖片 018

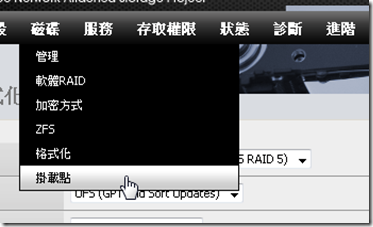

17.最後要將這個磁區掛載上去
圖片 019
18.選擇新增
圖片 020

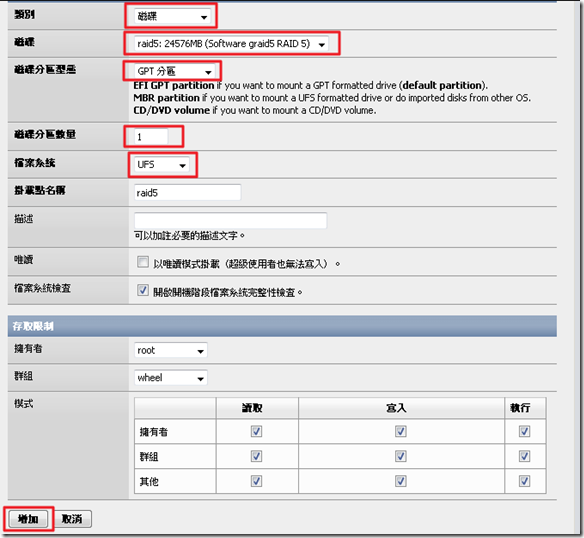

19.按下圖填入資料,掛載點名稱可以自行輸入
圖片 021

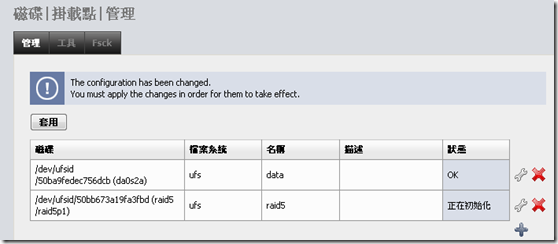

20.按下套用
圖片 022

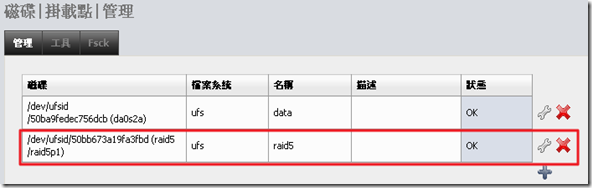

21.已經將RAID5的磁區掛載上去,掛載點為/mnt/raid5

圖片 023
